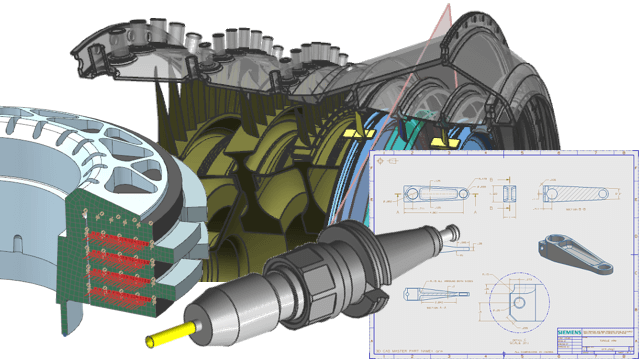

1. NX CAD - Hợp lý hóa và đẩy nhanh quá trình phát triển sản phẩm

Phần mềm NX là hệ thống phần mềm CAD/CAM/CAE mạnh nhất hiện nay để mô hình hoá ba chiều các sản phẩm cơ khí. Hệ thống này là công cụ hỗ trợ cho nhà thiết kế thực hiện công việc thiết kế sản phẩm một cách nhanh chóng và chính xác. Hơn thế nữa, tính mở và tính tương thích của NX cho phép nhiều phần mềm ứng dụng khác có thể chạy trực tiếp trên môi trường của nó như Autodesk Inventor, Catia, Pro-E, Solid Edge, CADKEY, SoildWorks, Cimatron,… kết xuất ra các file định dạng chuẩn để người sử dụng có thể khai thác mô hình trong môi trường các phần mềm phân tích khác.
NX CAD (NX for Design) là một gói module trong bộ giải pháp NX CAD/CAM/CAE. NX CAD là giải pháp phát triển sản phẩm mạnh mẽ, linh hoạt và sáng tạo nhất trong lĩnh vực, NX CAD có các tính năng, hiệu suất và khả năng mạnh mẽ giúp doanh nghiệp đưa sản phẩm ra thị trường nhanh hơn bao giờ hết bằng cách sử dụng nhiều mô hình sản phẩm ảo hơn và ít nguyên mẫu vật lý hơn cũng như ít tốn kém về chi phí hơn.

2. Các tính năng nổi bật của NX CAD cho thiết kế sản phẩm

2.1. Khả năng tương tác thiết kế

Khả năng tương tác thiết kế được tạo thành từ các tính năng mạnh mẽ cho phép kỹ sư xây dựng một giải pháp tùy chỉnh.
Ngày nay, các sản phẩm ngày càng phức tạp với nhiều mẫu mã và yêu cầu đa dạng từ khách hàng, cùng với đó là sự phụ thuộc ngày càng cao vào thiết bị điện tử tích hợp. Tích hợp các thành phần cơ khí, điện tử và điện trong các sản phẩm cơ điện là rất quan trọng đối với các nhà sản xuất hàng không vũ trụ, ô tô, điện tử, máy móc và thiết bị y tế. Thách thức với các nhà sản xuất là chuyển đổi các quy trình phát triển của họ sang các phương pháp thiết kế đồng thời và kỹ thuật hệ thống hỗ trợ sự hợp tác giữa các ngành khác nhau.
Hiểu được điều đó, SIEMENS phát triển phần mềm NX CAD mang đến một nền tảng thống nhất cho lĩnh vực thiết kế cơ điện. Quy trình đồng thiết kế ECAD-MCAD hiệu quả cho phép kỹ sư loại bỏ các vấn đề cơ điện tốn kém trong quá trình phát triển sản phẩm mới bằng cách đưa ra một bức tranh tổng thể.

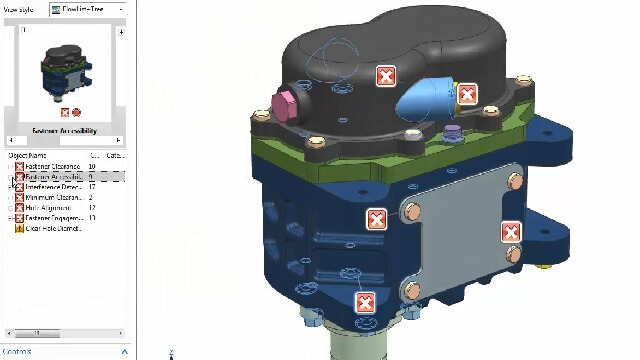

2.2. Xác nhận thiết kế

Nhà quản lý dựa vào dữ liệu mới nhất để giám sát tiến độ, quản lý rủi ro, giải quyết các tác động và cuối cùng đưa ra hàng trăm quyết định. NX CAD có thể giúp nhà quản lý đảm bảo chất lượng sản phẩm, cũng như giảm thiểu sai sót và thực hiện lại quy trình.
NX CAD cung cấp các công cụ xác nhận và phân tích sản phẩm trực quan cho phép nhà quản lý nhanh chóng tổng hợp thông tin, kiểm tra thiết kế để tuân thủ các yêu cầu và đưa ra quyết định sáng suốt.

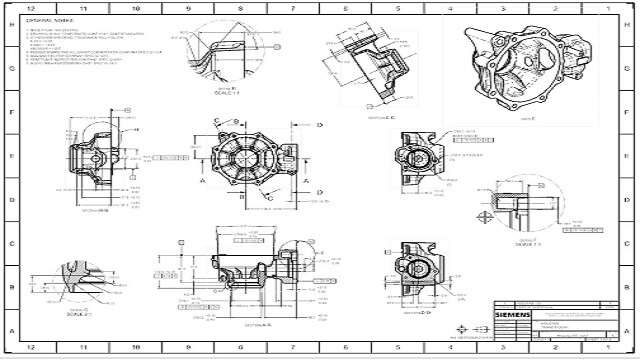

2.3. Soạn thảo & Tài liệu

Nhanh chóng và dễ dàng tạo các bản vẽ kỹ thuật từ các mô hình 3D bằng cách sử dụng các công cụ soạn thảo hiệu quả cao trong NX CAD. Phần mềm soạn thảo tự động tạo các hình chiếu bản vẽ từ các mô hình bộ phận và lắp ráp 3D, đồng thời giúp kỹ sư căn chỉnh và chia tỷ lệ các hình chiếu bản vẽ cũng như sắp xếp các trang bản vẽ. Các công cụ chú thích toàn diện giúp ghi lại bản vẽ với các yêu cầu sản xuất. Theo dõi thay đổi nâng cao giúp giảm thời gian kiểm tra bản vẽ và loại bỏ lỗi. NX CAD bao gồm các khả năng mạnh mẽ và hiệu quả cho thiết kế 2D, bố cục, soạn thảo, chú thích và tài liệu phù hợp lý tưởng cho môi trường thiết kế 2D, kết hợp 2D / 3D và 3D.

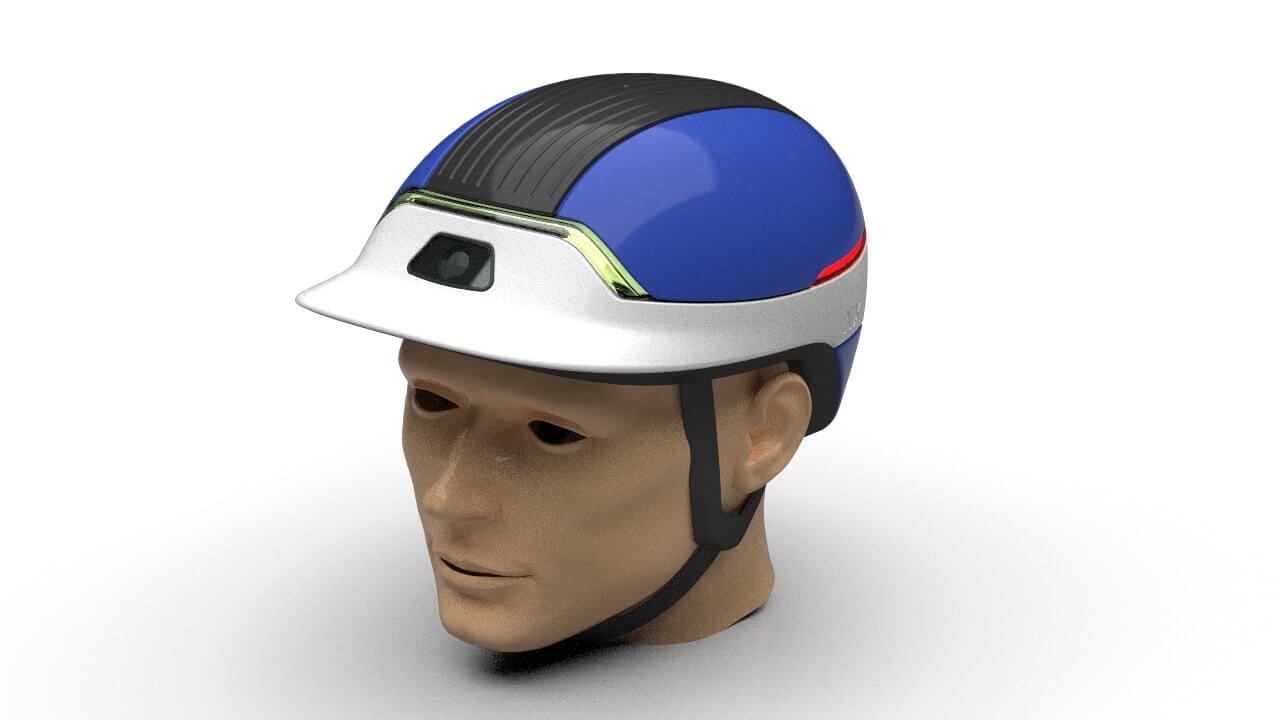

2.4. Thiết kế & Tạo kiểu Công nghiệp

Thiết kế sản phẩm sáng tạo là sự kết hợp chu đáo giữa hình thức, sự phù hợp và chức năng để mang lại cho khách hàng trải nghiệm tích cực mỗi khi họ sử dụng sản phẩm. Thiết kế và kiểu dáng khác biệt mang lại lợi thế cạnh tranh cho doanh nghiệp. Thiết kế là điểm tạo nên sự khác biệt chính trong hầu hết các ngành công nghiệp hiện nay. Tất nhiên, thiết kế không chỉ phải hấp dẫn về mặt hình ảnh mà chức năng cũng phải tốt, phù hợp khả năng sản xuất và giá cả phải chăng để xây dựng, phát triển và duy trì.
NX CAD là phần mềm tạo kiểu và thiết kế công nghiệp mạnh mẽ, linh hoạt có sự hỗ trợ của máy tính giúp tăng tốc kỹ thuật sản phẩm bằng cách cung cấp các thiết kế ý tưởng nhanh chóng có thể được sử dụng trực tiếp trong tạo mẫu.

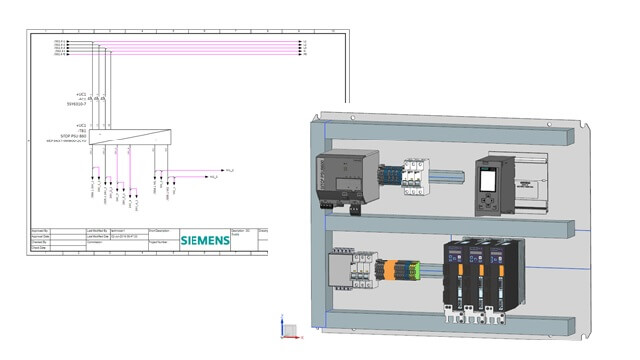

2.5. Thiết kế điện công nghiệp

Để thiết kế hoàn chỉnh hệ thống sản xuất đòi hỏi phải thiết kế hệ thống điện cho chúng. Phần mềm NX CAD cho phép thiết kế điện hoàn chỉnh cho máy móc và dây chuyền sản xuất trong môi trường NX tích hợp để thiết kế hệ thống tổng thể một cách hiệu quả nhất.

Thiết kế điện trong NX là một công cụ thiết kế điện độc nhất vô nhị, được thiết kế từ đầu để cho phép các kỹ sư điện hoàn thành thiết kế của họ nhanh hơn với chất lượng cao hơn bao giờ hết. NX cho phép các kỹ sư điện làm việc trên cùng một xương sống với các đồng nghiệp cơ khí và phần mềm của họ, cho phép họ tiết kiệm thời gian và loại bỏ lỗi.

2.6. Tái sử dụng kiến thức

Thách thức của các chương trình phát triển sản phẩm là làm sao để rút ngắn chu kỳ thiết kế, giảm chi phí phát triển, nâng cao năng suất và tăng chất lượng sản phẩm. Các công ty hàng đầu theo đuổi các mục tiêu này bằng cách tích cực áp dụng các chiến lược tái sử dụng kiến thức. Các giải pháp tái sử dụng kiến thức toàn diện trong NX hỗ trợ các chiến lược này, cho phép doanh nghiệp đẩy nhanh các thiết kế sản phẩm và giảm chi phí. Phần mềm NX tối đa hóa giá trị kiến thức sản phẩm  bằng cách giúp doanh nghiệp tận dụng nó nhiều lần.

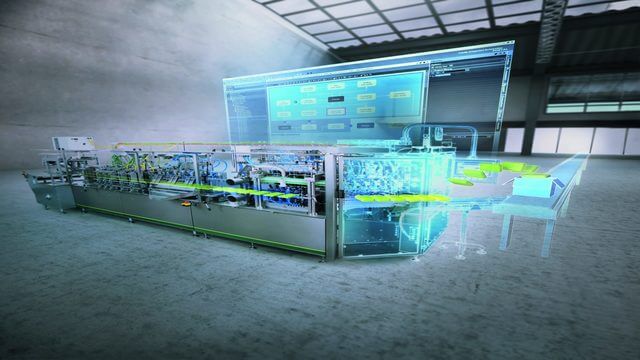

2.7. Thiết kế ý tưởng cơ điện tử

Phần mềm NX ứng dụng trong thiết kế cho phép tiếp cận đa lĩnh vực để việc thiết kế máy phá vỡ rào cản giữa các kỹ sư điện, cơ khí và tự động hóa. NX tiếp tục cách mạng hóa quy trình thiết kế máy bằng cách giúp kỹ sư thiết kế nhanh hơn với chất lượng cao hơn. Mechatronics Concept Designer - Thiết kế ý tưởng cơ điện tử cung cấp giải pháp end-to-end cho phép cộng tác đa lĩnh vực, tái sử dụng kiến thức hiện có, giảm thời gian đưa sản phẩm ra thị trường và đưa ra quyết định tốt hơn thông qua đánh giá từ concept đến sản xuất.

2.8. Định nghĩa dựa trên mô hình

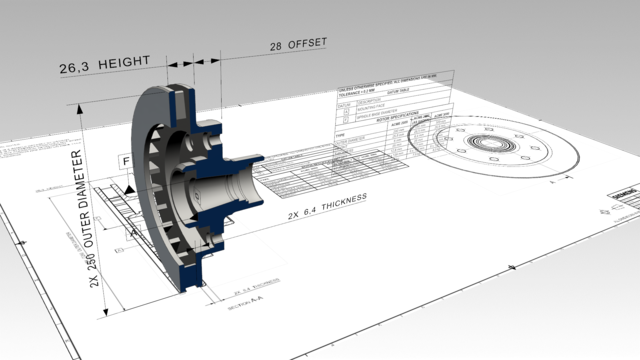

Định nghĩa dựa trên mô hình cho phép tạo ra định nghĩa kỹ thuật số hoàn chỉnh của sản phẩm trong mô hình 3D, do đó thay thế bản vẽ truyền thống. Bằng cách trao quyền cho mô hình như một nguồn duy nhất của các nhóm sản phẩm, chúng ta có thể tiết kiệm thời gian quý báu bằng cách kết hợp thông tin về sản phẩm và quy trình, đồng thời đảm bảo rằng ý tưởng được nắm bắt và liên kết hoàn toàn với mô hình. So với quy trình làm việc tập trung vào bản vẽ, NX giảm thời gian dành cho tài liệu kỹ thuật, thúc đẩy các công cụ hạ nguồn để xác nhận và sản xuất, đồng thời giảm việc phát sinh thay đổi và phế liệu. Với một nguồn thông tin về kích thước và dung sai, bạn không cần phải lo lắng về việc bản vẽ và mô hình không thống nhất với nhau. Ngoài ra, các mô hình 3D có chú thích dễ hiểu hơn các bản vẽ phức tạp, giảm nhu cầu đào tạo và cơ hội xảy ra sai sót.

2.9. Thiết kế P&ID

Sơ đồ quy trình giúp thiết kế các dự án như tàu và nhà máy bằng cách cho phép bạn xác định kích thước và loại thiết bị, đồng thời chứng minh hoạt động của hệ thống bất kỳ lúc nào trước khi cam kết thiết kế 3D.

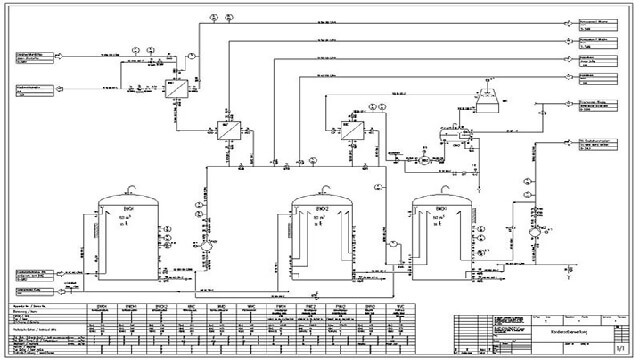

NX cho phép các kỹ sư bố trí sơ đồ đường ống và thiết bị đo đạc (P&ID) theo hai chiều, đồng thời duy trì thiết kế gắn liền với mô hình không gian 3D. P&ID Designer hỗ trợ kỹ sư nhanh hơn, các thư viện chung giữa sơ đồ hóa và 3D, xác thực kết nối, sơ đồ hóa thành 3D và quản lý dữ liệu cấp thiết bị.

2.10. Mô hình sản phẩm

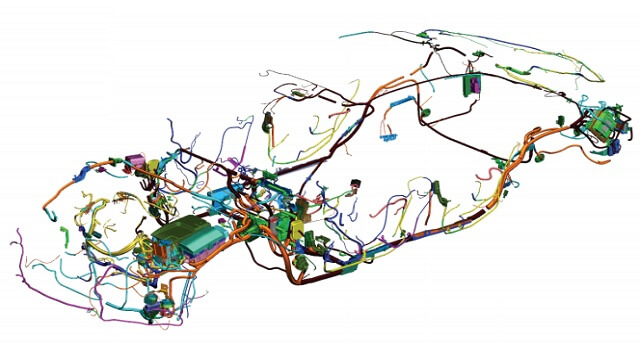

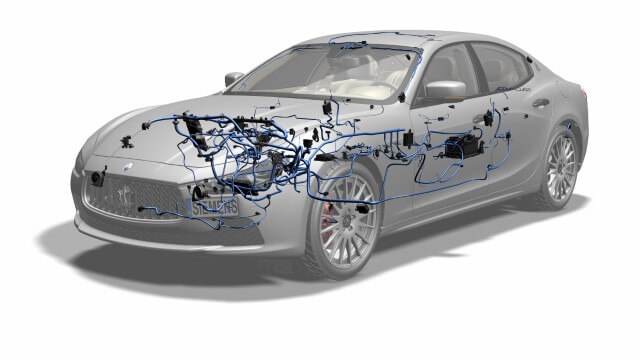

2.11. Hệ thống định tuyến

2.12. Thiết kế theo hướng mô phỏng

2.13. Giải pháp dựa trên quy trình làm việc

Siemens Digital Industries Software cung cấp các giải pháp quy trình làm việc được xây dựng cho các nhu cầu cụ thể của các ngành riêng lẻ. Dựa trên nhiều năm kinh nghiệm hiểu biết về các yêu cầu chính của ngành, các sản phẩm của SIEMENS giúp các công ty nhanh chóng nhận ra giá trị trong sản phẩm và quy trình của họ.
Tối ưu hóa hình thức, sự phù hợp và chức năng với một loạt các khả năng thiết kế biểu mẫu tự do.
Cho phép mô hình hóa hình học nhanh chóng và chính xác.
Tích hợp các thiết kế và quy trình cơ khí, điện tử và điện để cung cấp các hệ thống truyền động cơ điện chất lượng cao hơn.



3. Phần mềm NX CAD giá bao nhiêu?
